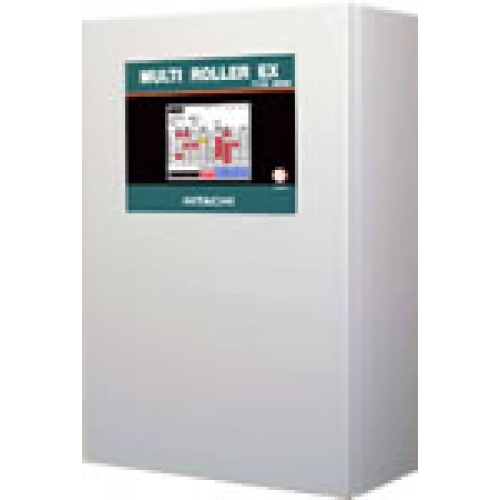

台数控制盘EX

　　通过多台压缩机控制可以节省约25%的能源

品种齐全

　　除了可以对4/8/12台压缩机进行控制的集约型之外，还配有压缩机内置型。

配备液晶触摸屏，易于监视，方便操作

• 运转状况一目了然
• 画面构成清晰明了

3种控制模式

　　轻松实现多台变速机与多台定速机的组合

采用细致灵敏的预测压力控制

重视预防保养的多台控制

• 时间表运转（亦可设定第2压力）
• 对故障、报警的历史记录进行管理

亦可控制外部设备

　　对空气干燥器、冷却水泵、机油滤清器等辅助设备也能进行控制，进一步发挥节能效果。（支持选购件）

系统构成

　　有传统集约型、和连接RS485进行通信控制（嵌入型）两种方式可供选择。

Style 1 集约型（外置式）

• HISCREW2000系列（V型除外）无需对压缩机进行改造。
• 也适用于已设置的HISCREW、DSP。
• 通过RS-485多路连接，可以增设多达12台（合计）压缩机。

Style 2 嵌入型

• 采用RS-485多路连接，现场配线非常方便。
• 可以增设3～12台（合计）压缩机。
• 采用压缩机嵌入型，无需控制柜的设置空间。

主要功能

一目了然、操作便捷的液晶触摸显示屏

• 通过对话式界面可以轻松进行运转操作和各种设定。

周时间表运转功能

• 可设定1周内多台控制运转的时间表。
• 设定第2压力后，即可在不同日期、时间段，区别使用不同压力，从而节省能源。

3种控制模式

• 其中的2回路控制模式，可以轻松实现与V型机的组合。

压力预测控制功能（专利号：3404492）

• 计算压力下降的速度、预测压力的到达点，在压力下降至下限值之前，提前起动压缩机，以控制压力下降。（本功能仅在定速压缩机组合时有效。）

标准规格

*1

压缩机嵌入型Multiroller EX（嵌入主机）的适用机种：55kW以上的HISCREW2000S/M型、75kW以上的NEW DSP（V型除外）。

系统选择注意事项

关于压缩机的运转

• Multiroller EX被设定为“停电后再起动”时，恢复供电后将重新开始多台控制，向压缩机发出运转指令。因此，在对压缩机进行保养维修等时，请务必单独设定压缩机，并将断路器OFF后再开始作业。

关于电气方面

• 与DSP-V型压缩机组合使用时，DSP-V与Multiroller EX必须使用同一个电源系统，以保证突然停电时两者电源同时OFF。
• 建议压缩机和Multiroller EX使用同一个电源系统，分别设置、连接断路器。
• 为防止误动作，集约型Multiroller EX的AC线和DC线请分别使用屏蔽线，压缩机嵌入型Multiroller EX请使用通信用双绞电缆。
• 各压缩机与Multiroller EX的接地应切实可靠，特别是V型压缩机的地线要与其他地线分开接入地中。

关于适用的压缩机

• Vplus的PQ大范围模式功能将不能使用（截止至2005年3月）。
